Name: Navegação PA RF Power Amp Module NXPA4000
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: NXPA4000-6000MHz-100W
Price: 2,250.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: China

Marca: NENGXUN

Número do modelo: NXPA4000-6000MHz-100W

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1

Preço: The price is negotiable

Detalhes da embalagem: 25.6*111.7*17MM

Tempo de entrega: 5 a 8 dias

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte: 10000

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                Amplificador de potência de navegação, Amplificador de potência PA rf, Módulo PA de amplificador de RF


Frequência:	NXPA4000-6000MHz-100W	Dimensões ((mm) /Peso:	≤ 227,5 × 99,5 × 27,5 (sem conectores), ≤ 2,06 kg
Potência de saída máxima (CW):	≥ 50DBm	Proteção de temperatura:	Proteção superior a 80°C, com proteção de circuito aberto

Frequência:	NXPA4000-6000MHz-100W
Dimensões ((mm) /Peso:	≤ 227,5 × 99,5 × 27,5 (sem conectores), ≤ 2,06 kg
Potência de saída máxima (CW):	≥ 50DBm
Proteção de temperatura:	Proteção superior a 80°C, com proteção de circuito aberto

Navegação PA RF Power Amp Module NXPA4000

PN:NXPA4000-6000MHz-100W

Dimensões pequenas, baixo consumo de energia, boa estabilidade;
Alta linearidade e intermodulação;
A estrutura da forma pode ser personalizada
Os produtos podem ser desenvolvidos de acordo com as especificações;
Amplamente utilizado em Radar, Navegação, Comunicação, Teste EMC e outros campos civis.

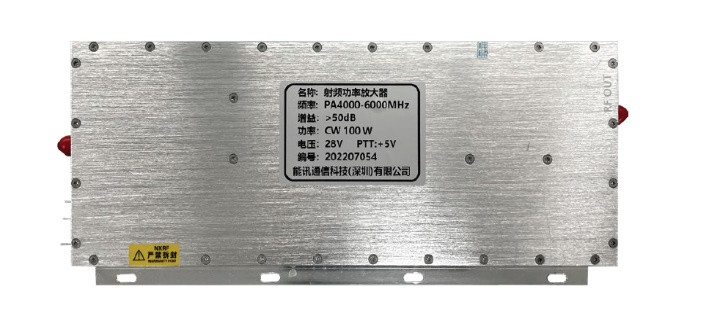

Navegação PA RF Power Amp Module NXPA4000 0

Parâmetros
Frequência	4 000 MHz a 6 000 MHz
Potência de saída máxima (CW)	≥ 50 dBm
Ganho	≥ 49 dB (personalizado)
Ganhar planura	≤ 2 ± 1 dB
Potência de entrada	2 ± 1 dBm
VSWR de entrada	≤ 17
Proteção contra a temperatura	Proteção acima de 80°C
Portão PTT	Desligado por defeito; 3,3 ~ 5V ligado
VCC/Referência atual	30V/13.8A
Tensão de funcionamento	+28V ~ +30V
Corrente de trabalho	≤ 9-11A
Falsos	≤ -65dBc
Armónica	Harmónicos Ponto pior ≤ -20dBc
Temperatura de funcionamento	-30°C~+55°C
Conector de RF	SMA-F
Interface de alimentação	condensador de transmissão
Dimensões ((mm) /Peso	≤ 227,5 × 99,5 × 27,5 (sem conectores), ≤ 2,06 kg
Método de instalação	O radiador deve ser instalado para o ensaio do amplificador de potência.
Pacote	1pcs/caixa

Desenho de contorno

Navegação PA RF Power Amp Module NXPA4000 1

Apoio e Serviços:

Apoio técnico e serviços de amplificadores de potência de RF

Fornecer orientação técnica sobre a instalação, utilização e manutenção do amplificador de potência de RF.
Fornecer serviços de solução de problemas e reparação.
Fornecer peças e componentes de substituição.
Responder a perguntas dos clientes e fornecer informações sobre o produto.
Fornecer formação técnica aos clientes.
Fornecer serviço de garantia.
