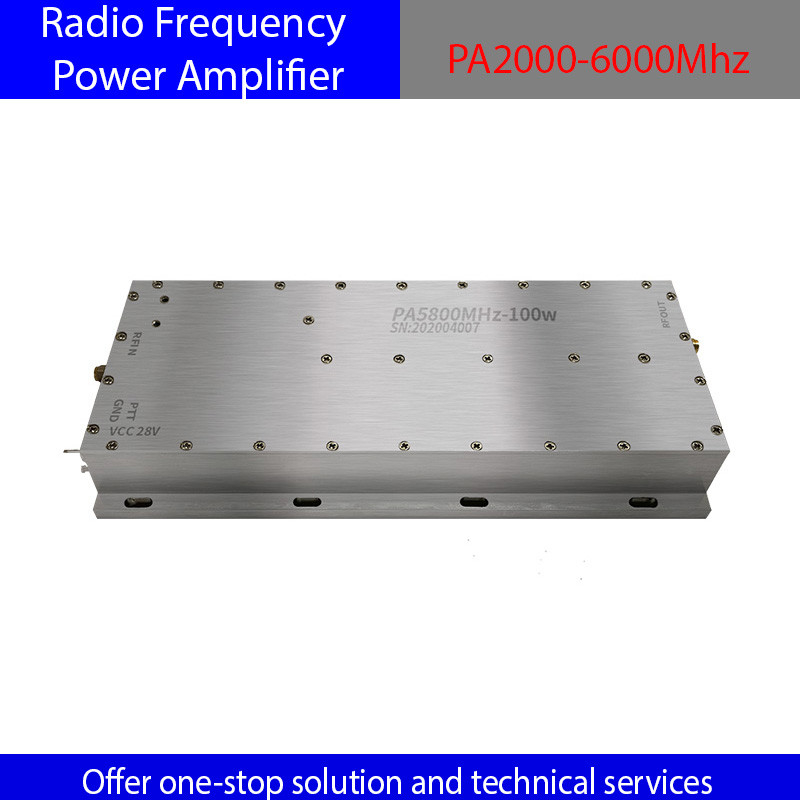

PA5.8GHz-100W Amplificador RF de alta potência para Backhaul e Vigilância sem fio

PA5.8GHz-100W Amplificador RF de alta potência para Backhaul e Vigilância sem fio

O PA5.8G-100W é um módulo RF de alta potência especialmente concebido para aplicações de alta frequência de 5,8 GHz.O sistema de controlo de desempenho é um sistema de controlo da qualidade., comunicações e campos militares.

Principais aspectos do desempenho
Cobertura de banda de frequência precisa: os intervalos de frequência operacional variam de 5700 a 5900 MHz (5,8 GHz), adequados para cenários de alta frequência, como expansão Wi-Fi, transmissão de vídeo de drones e sistemas de radar.

Potência de saída ultra-alta: potência de saturação CW ≥ 100 W (≥ 50 dBm), proporcionando uma forte capacidade de condução do sinal para garantir a estabilidade na transmissão de longa distância.

Baixo ruído e elevado ganho: pequeno ganho de sinal ≥ 50 dB, potência de entrada 1 ± 1 dBm, suporta a amplificação eficiente de sinais fracos.

Performance anti-interferência excepcional: supressão do ruído ≥ 65 dBc, Harmonic ≤ -40 dBc, melhorando significativamente a pureza do sinal e a fiabilidade do sistema.

Mecanismos de proteção múltiplos: proteção de temperatura de 80°C e proteção contra circuitos abertos para evitar sobrecarga ou danos causados por altas temperaturas.

Projeto de interface e controlo
Interface de RF: Interface de tipo SMA-F padrão, altamente compatível, garantindo a transmissão estável do sinal.

Configuração da fonte de alimentação: fonte de alimentação de corrente contínua de 28 V (voltagem de resistência máxima +31 V), utilizando a interface do condensador através do núcleo, otimizando a filtragem e a estabilidade da fonte de alimentação.

Controle de interruptor inteligente: O amplificador de potência é definido como padrão no estado. Ele suporta controle de nível de 3.3V/5V para desligar (porta PTT) e é flexível o suficiente para se adaptar a várias lógicas do sistema.

Estrutura e instalação
Design compacto: As dimensões gerais são apenas 197 × 93,5 × 26,5 mm (excluindo conectores), alcançando alta eficiência de energia e espaço.

Requisitos de dissipação térmica: É necessário instalar um dissipador de calor dedicado para garantir a estabilidade durante a operação de longa duração com carga elevada.

Ampla adaptabilidade à temperatura: a faixa de temperatura de trabalho é de -25°C a +55°C, adequada para aplicações em ambientes extremos.

Scenários de aplicação típicos
Comunicação sem fio: reforço de sinais Wi-Fi de 5,8 GHz, relay da estação base, microondas de retorno.

Radar e Monitorização: Transmissão de vídeo de UAV, radar de segurança, sistema de controlo de tráfego aéreo.

Teste e medição: Teste de equipamento de RF, expansão da potência da fonte de sinal.

Eletrónica militar: contramedidas electrónicas, equipamento de comunicação tática.
